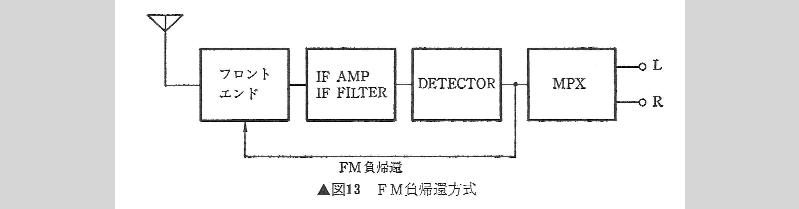

これを改良した方法に「FM負帰還」方式があります。しかしオーディオ帯域の信号で100MHz近い周波数に帰還をかけるので、低いオーディオ周波数でしか帰還がかけられず、その量も6dB程度が限界です。 |
||
|
|
|
 |
||
|
|
|

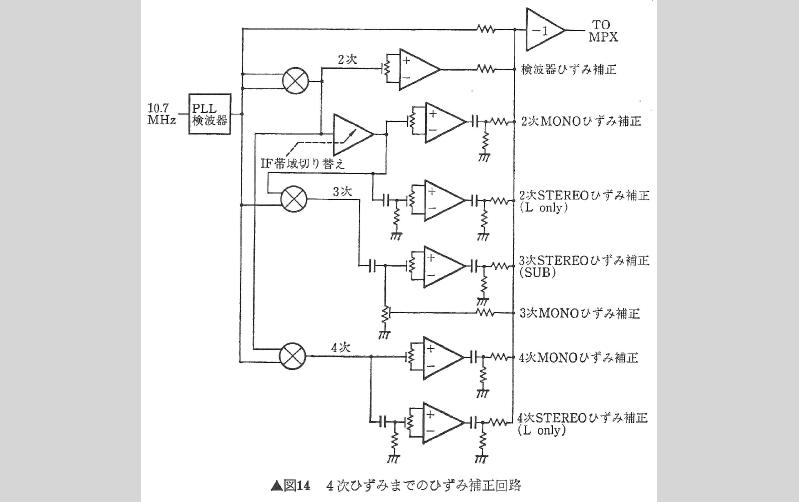

ここでフィルターにより発生する歪みの原因を調べてみますと、次の式で表せます。FM変調成分をS（例えば1kHzのオーディオ信号）とすれば、フィルターを通過しFM復調されたSは、 S=[基本波（f）]+K2*2f+k3*3f+・・・+Kn*nf+L2*2f+L3*3f+・・・+Ln*nf となります。 係数K2, K3・・・, Knは基本波fに対し90°位相となり、fの成分が含まれ、係数L2, L3・・・, Lnは基本波fに対し同相となりf二乗の成分が含まれています。 これらのK、Lで表される歪み成分のKは、主にフィルターの位相特性により決定され、MONO変調時の歪みとなり、Lは主にフィルターの振幅特性により決定され、ST変調時の歪みとなります。そこでこれらと同じ歪みを発生させて逆相で加えれば、歪みを少なくすることが可能なことが分かります。また、これらの歪みはフィルターの特性により発生するもので、入力信号に追従するものではないので、安定に動作します。 図１４に示す４次歪みまでの歪み補正回路「DCC」を順次動作させると、写真１のように、歪みが補正されて行く様子を見ることが出来ます。写真4、6、9での歪み率は現在の測定限界です。。 |
||
|
|
|
 |
||
|
|
|
 |
 |
 |
 |
 |
||||||
|
|
|
|
|
|
|
|
|
|
|
