グランドライン-01

低域遮断周波数と過度応答の効果は時としてかわります。低域を広げ音質の改善を図っても思う様な効果が得られず、逆に低域遮断周波数をより高めにした方が良く聴こえることがあります。帯域を広げたことにより元々持っていた不具合が聴こえる様になり不快に感ずることもあります。低域を広げた効果が比例して感じられ得る要素にグランドラインの問題があります。

オーディオ機器の音質改善の基本は内部の干渉を低減することです。干渉を起こす要素の一つに共通インピーダンスがあります。回路図はグランドはインピーダンスを持たない約束で描かれます。しかし、実際の配線では僅かですがインピーダンスが存在します。インピーダンスが零と微小でも有限値を持つと言うことは無視出来ない影響が予想されます。充分に低いインピーダンスと思っている部分が無視出来ない音質劣化の要因になることがあります。

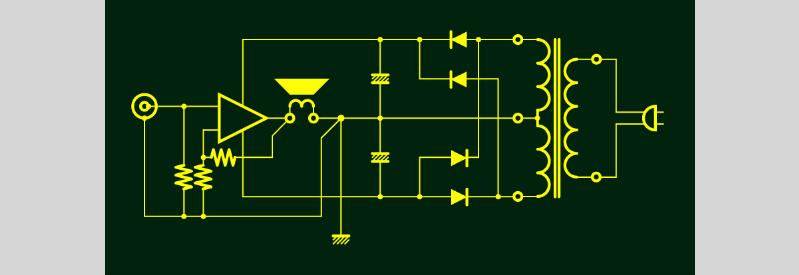

図1は一般的なメインアンプのグランド処理です。

GND1

図1
