インプットセレクター 01

音質改善のためスイッチング電源を採用したAA-1を試聴して使用希望の方が、セレクターも欲しいということなので作成しました。

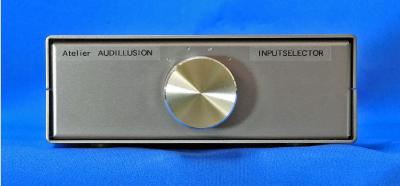

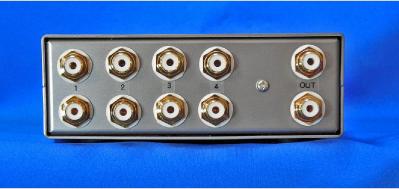

FRont1 Rear1

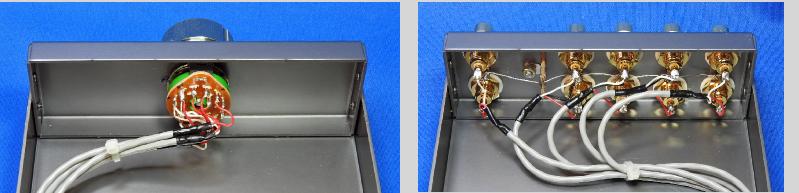

入力数は4で、アルプスの中で大型のSRRM342800 3回路4接点を使い2回路を使います。ケースは、AA-1で使用したタカチHY型とは仕様が異なりますが、設置場所の制約と費用を優先し、US130Hを採用しました。ツマミはサトーパーツK-59MBR、RCA端子は切削品、配線は二芯シールド線です。シールドグランドは背面で処理し、セレクターは信号のみを切り替えます。

Sel1
