ジッター06

Inverterより高純度な発振回路を図３に示します。発振回路に用いる半導体は、発振周波数で安定であることは言う間でもありませんが、高域特性はなるべく低いものの方が純度が上がります。NPNなどのバイポーラよりJFETの方が高純度が得られます。2SK161GRを使った変形クラップ発振回路でFM Tunerの局発回路と同じです。

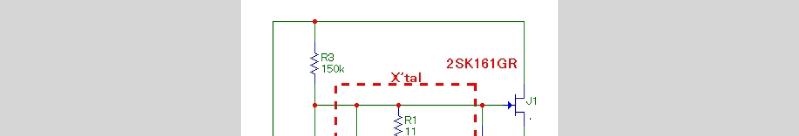

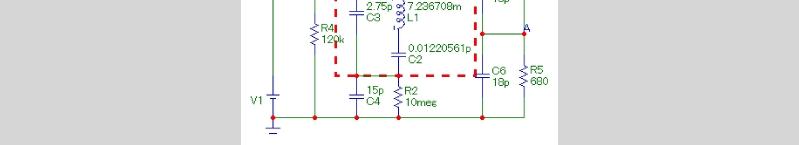

図３

2SK161GRはソースフォロア形式で電圧ゲインは１以下です。しかし、電流ゲインがありますので、電力ゲインを用いて発振が起きます。C4,C5で正帰還量を制限し発振勢力を制御できます。グラフ３が発振波形です。

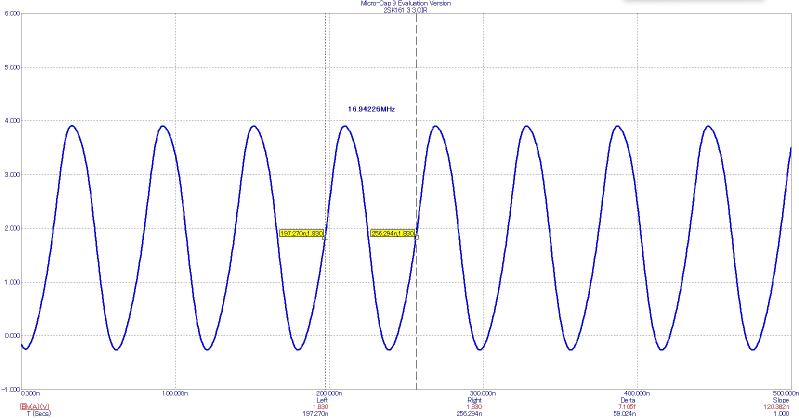

グラフ３

発振周波数は、16.94226MHzで+46.4ppmの偏差となります。これも水晶発振子を微調整できれば16.9344MHzが得られます。Inverter発振より、正弦波に近い波形が得られます。
