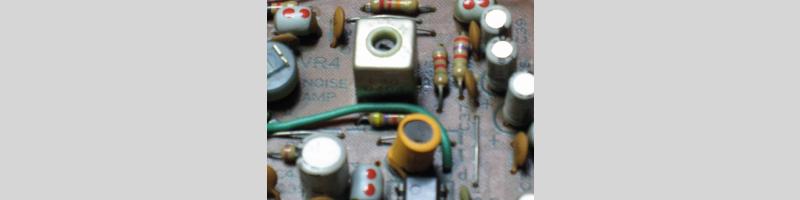

・Tメーターの調整 2 指針が正しい受信周波数でSメーターが最大に振れた時に、Tメーターが零を示さない場合、IF System IC, IC7, HA1137Wの近くにあるT2のコアを注意深く回しTメーターを零にします。コアはフェライトで経年変化で脆くなり割れる恐れがありますので、必ず溝に合ったセラミック等の非磁性体の調整用ドライバーで慎重に作業します。 |
||
![]() |
![]() |
![]() |
![]() |
||
![]() |
![]() |
![]() |

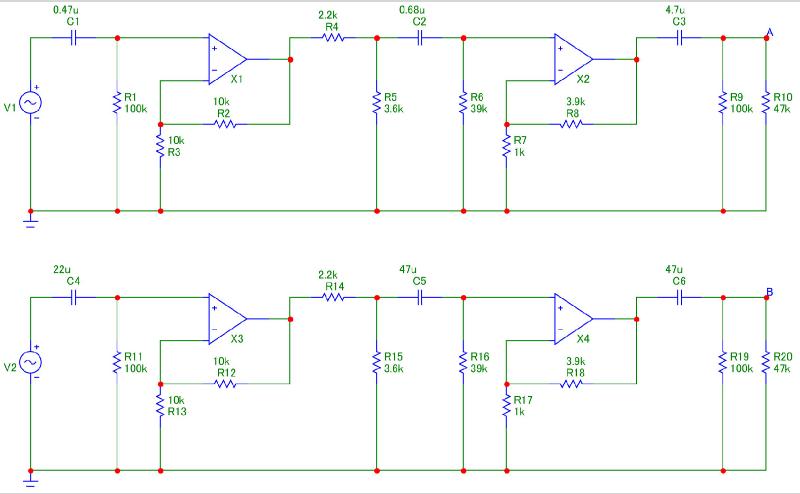

今回の個体は、大変良い状態だったので二回転半で調整が出来ました。 ・音質改善 まず、周波数特性を確認します。ステレオ復調以降の回路の低域遮断周波数をシミュレーションにより確認します。回路図上段は現状、下段は変更する予定です。 |
||
![]() |
![]() |
![]() |
![]() |
||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
