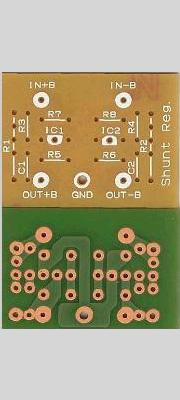

シャントレギュレータで音質改善を行うためにプリント基板を作成しました。 |
||||||
 |
||||||
 |
||||||
|
|
|
|
|
|
|

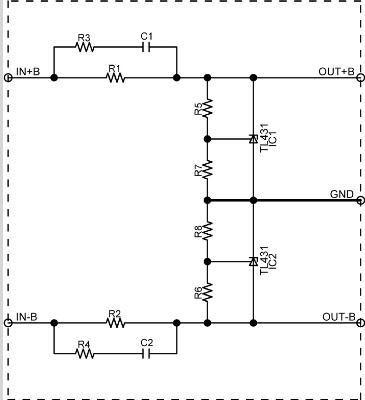

R1,2:電流制限抵抗（負荷電流＋TL431のアイドリング電流に設定、抵抗器の消費電力に注意）、R5,7;R8,6:出力電圧設定（TL431 Gate電圧2.495Vを保つ様に出力電圧が制御される。R5+R7;R8+R6に1mA程度の電流に設定）、R3,4,C1,2:音質調整 TL431は負荷容量発振領域があるので、出力容量は元の容量を削除し1000pF前後に設定します。 以降、各機種での音質改善改造はこの基板を用いて行います。基板サイズ 35mm X 25mm |
||
|
|
|
 |
 |
 |
 |
 |
||||||
|
|
|
|
|
|
|
|
|
|
|
