シャントレギュレータの効果-07

TL431の使い方

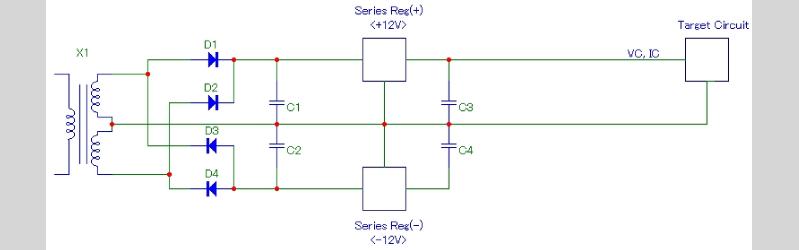

シャントレギュレータ化したい回路の電圧と電流を測定します。例では±12Vの定電圧電源を持ち、+12Vで駆動されている回路とします。印加電圧は+12.00V、電流は10.0mAとします。電流測定は電源ラインをカットして、テスターの電流レンジで測定します。もしくは、カットしたところに1Ωの抵抗を追加し、両端の電圧を測定します。テスターによっては電流測定精度があまり高くないこともありますので、1Ωの抵抗を使い電圧測定する方が確実な場合があります。

I=E/R　で、R=1Ωなので、電圧値＝電流値　となります。
