Trans Linear Bias AMP4　02

音質

Trans Linear Bias AMP1で、瑞々しい・活き活きしている・透明感がある・より自然　な音質を確認し、初段をTL431定電圧電源のJ-FETを加えTrans Linear Bias AMP3で、さらにこれらの傾向が向上しました。電圧増幅段を差動構成とした、今回のTrans Linear Bias AMP4では、聴感の静けさが増して透明感がさらに向上し、音像がより自然に浮かび上がり、音場の再現性も向上した様に聴こえます。

特性

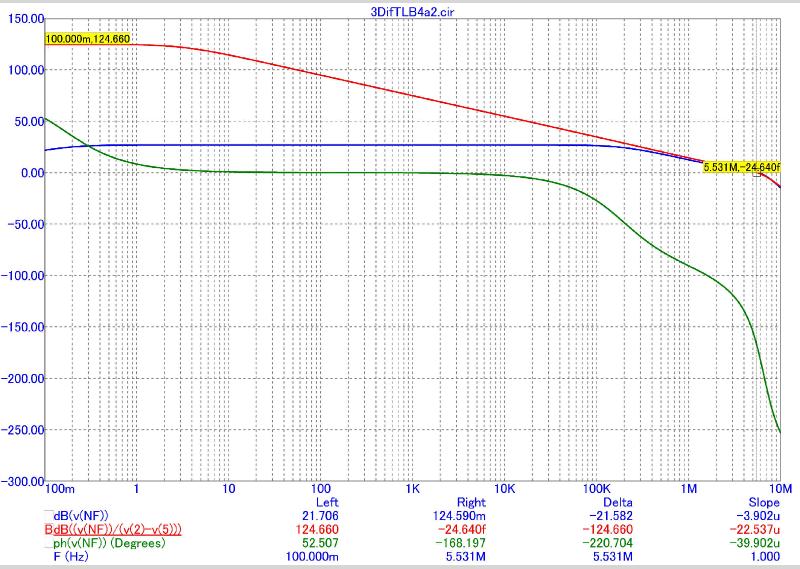

MicroCAP12でシミュレーションしました。

オープンループゲインは124dBです。一般的なオペアンプ同等です。流石にJ-FET差動＋ADA4700-1にはおよびませんが、必要十分と判断します。位相余裕は11度で、安定です。
