TLBの特徴　2

直線性を確認します。

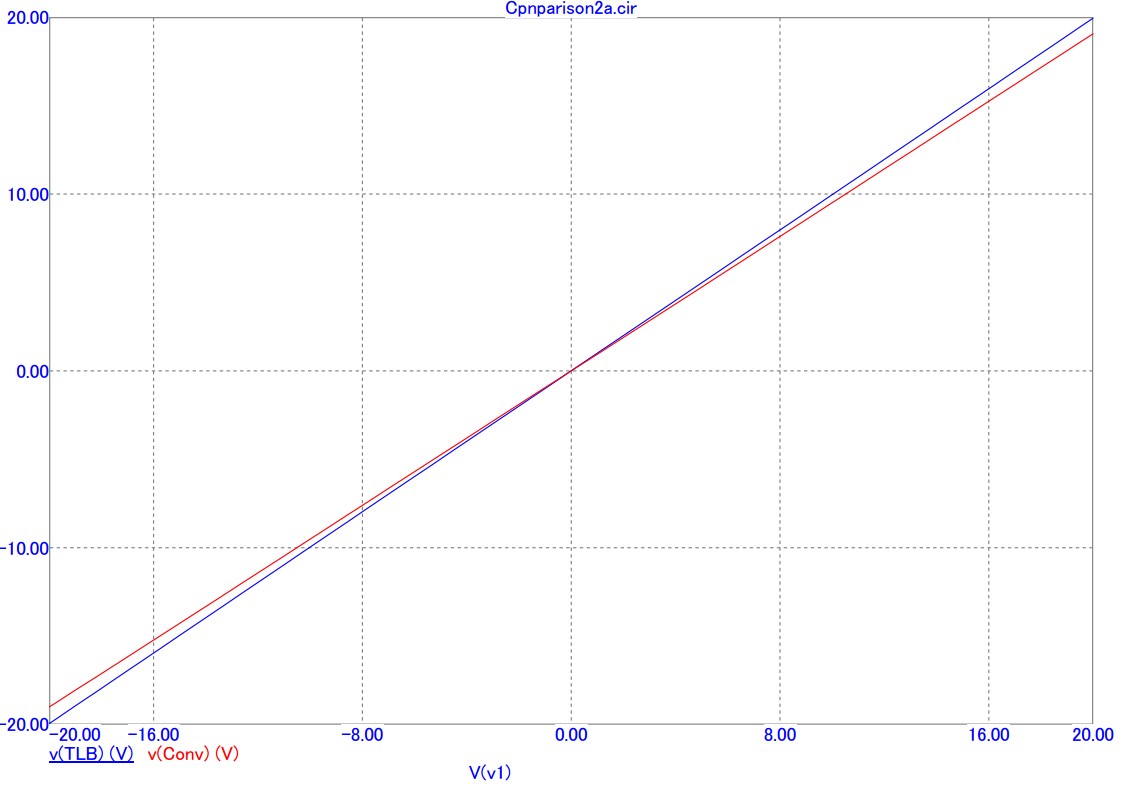

従来直流入出力は右上がりの直線となり、従来BIASはやや利得が小さいことはわかりますが直線性の違いは判りません。そこで、

＜出力電圧＞―＜入力電圧＞＊ｋ

ｋは、入力電圧０の時、グラフを見ながら水平となる値
入力0Vで出力0となるようオフセットは補正しています。

青線：TLB、赤線：従来Bias

従来Biasより、負帰還が形成されるTLBの直線性が得られています。この直線性の違いを歪で確認します。
