KT-1000音質改善 05

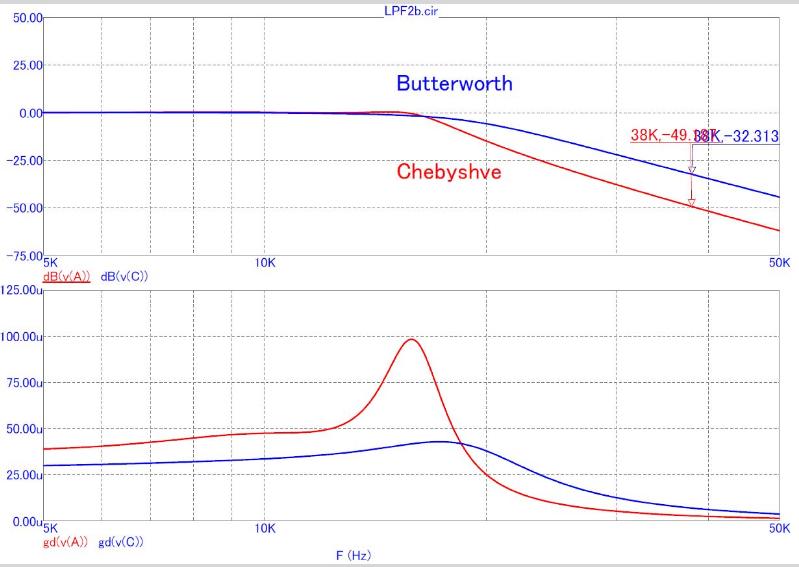

LPFAC1

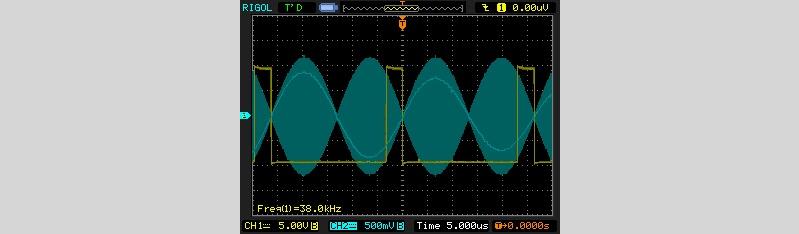

サンプリングホールドパルス調整で、C150: 8200pFですが容量が大きすぎる様で、L16のコアを抜いても調整できませんでした。C150を6800pFに変更しました。パルス位置調整は、FM信号L-R変調、受信STEREO、SCA復調パルス:IC13, Pin6/J101、コンポジット信号:R151, 152交点の波形を観測し、コンポジット信号の節とパルスの立ち下がりが一致する様、L16を調整します。

sh1

ここまでの改善点と効果を評価し整理します。星一つは、効果確認が難しく不要です。

冒頭の写真のようにシャントレギュレータ小基板は、メイン基板の部品面側は配線で混み合っているので、パターン側に両面テープとボロンスポンジで固定しました。

改造箇所

音質改善効果

パルスカウント検波電源

★★★★

第一局発電源

★★★

RF・MIX電源

★★★★

第二局発電源

MPX電源

★★

サンプリングホールドドライブ電源

★★★★★

AFC時定数

★★

整流平滑コンデンサ

★★★

IC23

★★★

IC18, IC19

★★★

IC21, IC22

LPF

★★★★
