3.11被害から復活させたKT-1000の音質改善を試みます。久しぶりに聴いてみると、それなりの鳴りっぷりで、特段不満もなくよくできていることを再確認しました。しかし、音質改善したKT-80と比べると、分解能は感じられるが、開放感が不足気味で、音場音像が平面的など改善の余地があり、中低域にもたつきが感じられます。構成はKT-80は普及機に対しKT-1000は中級機なので、もっと良い音が出せるのではと考えました。 各部の電源をシャントレギュレータによる改善を行い、FM Tunerのベンチマークと言える、爽やかで、CDやLP再生と同じ様なイメージで楽しめる音質に到達できたので紹介します。 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

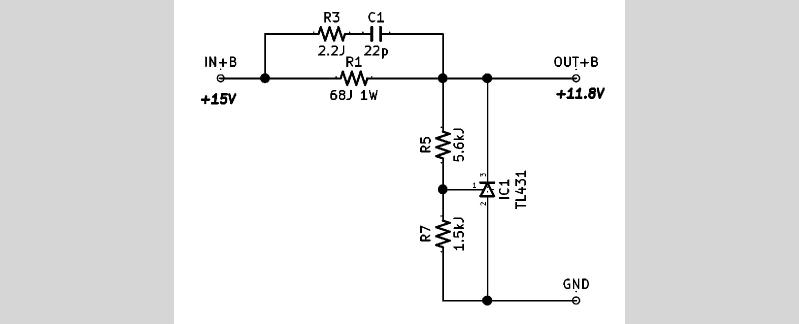

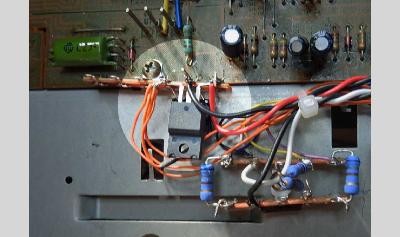

このクラスになると、チューニングノブを触ると、同離調の際のポップノイズを低減するために低域遮断周波数を1.6Hzに上げ、AFC動作を停止させます。ノブから手を離すと数秒後に元の低域遮断周波数0.2Hzに戻りAFCが動作する機能を備えています。（KT-80にはこの機能が備わっていないので、音質改善のために低域遮断周波数を2Hzから0,2Hz以下に下げたので同離調の際にポップノイズが出ます。）低域遮断周波数は取り敢えず手を付ける必要はありません。 音質改善は、特別な部品ではなく、今買える部品（世の中で多く生産されている）を組み合わせ工夫することを基本としています。これまでの工夫の中で効果が大きいシャントレギュレータ小基板を追加します。シャントレギュレータへの給電は＋整流平滑コンデンサから7815三端子レギュレータでリップルを低減しています。 |
||
|
|
|
 |
|||
 |
|||
|
|
|
|
 |
||
|
|
|
手始めに、すでに紹介しているパルスカウント検波電源です。TR-4011は25mA消費しています。 R42、Q11、C42、L13を削除。C43: 100uF16Vを1000pFに変更し、シャントレギュレータ出力を接続。 |
||
|
|
|
 |
 |
 |
 |
 |
||||||
|
|
|
|
|
|
|
|
|
|
|
